No. |
Part number |
|
QTY. on each bike |
|

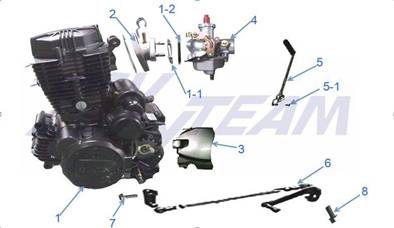

发动机部分:ENGINE |
|
||
|
|
|
||
|
1 |
11000-27A00 |
CB50 Engine |
1 |
|
11000-27H00 |
CGP125 Engine |
1 |
|
|
1-1 |
11014-27A00 |
Paper Gasket |
1 |
|
11014-21H00 |
Paper Gasket |
1 |
|
|
1-2 |
11012-27A00 |
Gasket |
1 |
|
11012-21H00 |
Gasket |
1 |
|
|
2 |
11010-27A00 |
Intake Manifold |
1 |
|
11010-21H00 |
Intake Manifold |
1 |
|
|
3 |
11001-27A00 |
Left Side Cover, Engine |
1 |
|
11001-27H00 |
Left Side Cover, Engine |
1 |
|
|
4 |
16100-27A00 |
Carburetor |
1 |
|
16100-27H00 |
Carburetor |
1 |
|
|
5 |
26300-14A00 |
Kick Starter |
1 |
|
26300-27N00 |
Kick Starter |
1 |
|
|
6 |
25600-27A00 |
Shift Pedal Assy |
1 |
|
25600-27H00 |
Shift Pedal Assy |
1 |
|
|
7 |
GB 5783 M6X20-Zn.DJ |
Bolt |
1 |
|
8 |
53121-21H00 |
Step Bolt |
1 |
|

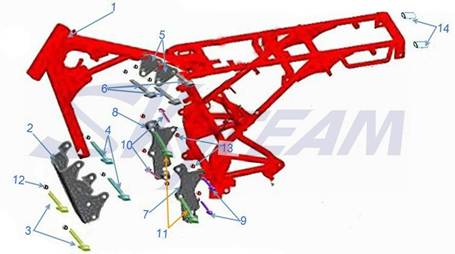

车架: FRAME |
|
||
|
|
|
||
|
1 |
41100-27A00 |
Frame Comp (Color) |
1 |
|
41100-27A10 |
Frame Comp (Color) |
1 |
|
|
2 |
41990-23H00 |
Front Bracket, Engine Mounting |
1 |
|
3 |
GB/T 5789 |
Bolt |
2 |
|
4 |
GB/T 5789 |
Bolt |
2 |
|
5 |
41981-27H00 |
Upper Plate, Engine Mounting |
2 |
|
6 |
44143-10H00 |
Bolt |
3 |
|
7 |
41970-27A00 |
Engine Mounting,Lh |
1 |
|
8 |
41980-27A00 |
Engine Mounting,Rh |
1 |
|
9 |
GB/T 5789 M10X1.25X25-Zn.DJ |
Bolt |
2 |
|
10 |
GB/T 5789 M10X1.25X35-Zn.DJ |
Bolt |
2 |
|
11 |
09213-10H00 |
Bolt |
2 |
|
12 |
GB/T 6187.2 M8-Zn.DJ |
Flange Nut |
4 |
|
GB/T 6187.2 M8-Zn.DJ |
Flange Nut |
7 |
|
|
13 |
GB/T 6187.2 M10X1.25-Zn.DJ |
Flange Nut |
4 |
|
GB/T 6187.2 M10X1.25-Zn.DJ |
Flange Nut |
2 |
|
|
14 |
46311-27A00 |
Rear Insert, Frame |
2 |
|

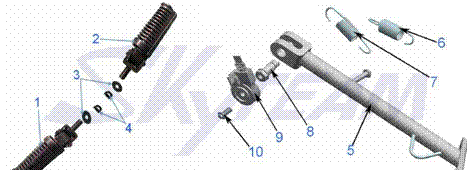

搁脚和单撑 : FOOTREST & SIDE STAND |
|
||
|
|
|||
|
|
|||
|
1 |
43620-27A00 |
Rear Footrest Comp, Left |
1 |
|
2 |
43720-27A00 |
Rear Footrest Pedal Assy |
1 |
|
3 |
GB/T 97.1 10-Zn.DJ |
Washer |
2 |
|
4 |
GB/T 6170 M10X1.25-Zn.DJ |
Nut |
2 |
|
5 |
42310-27A00 |
Side Stand |
1 |
|
6 |
42312-Z1000 |
Outer Spring, Side Stand |
1 |
|
7 |
42321-Z1000 |
Inner Spring, Side Stand |
1 |
|
8 |
42311-23H00 |
Bolt, Side Stand |
1 |
|
9 |
42313-Y1000 |
Switch, Side Stand |
1 |
|
10 |
42315-Y1000 |
Bolt, Side Stand Switch |
1 |
|

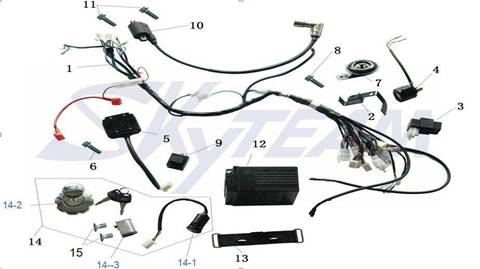

电器部分: ELECTRICAL COMPONENTS |
|||
|
|
|||
|
1 |
36610-27A00 |
Wire Harness |
1 |
|
2 |
32830-27A00 |
Bracket, Electric Parts |
1 |
|
3 |
32900-15H00 |
CDI Unit |
1 |
|
4 |
31800-Y1000 |
Start Relay |
1 |
|
5 |
32800-Y1000 |
Rectifier Assy |
1 |
|
6 |
GB/T 16674 M6X12-Zn.DJ |
Flange Bolt |
1 |
|
7 |
38500-14A00 |
Horn Assy |
1 |
|
8 |
GB/T 5789 M6X12-Zn.DJ |
Bolt |
1 |
|
9 |
38620-Y1001 |
Flash Relay |
1 |
|
10 |
33400-Y1000 |
Ignition Coil |
1 |
|
11 |
GB/T 16674 M6X16-Zn.DJ |
Flange Bolt |
2 |
|
12 |
33610-27A10 |
Battery |
1 |
|
13 |
33629-27A00 |
Band, Battery |
1 |
|
14 |
37000-23H00-L |
Lock Assy |
1 |
|
14-1 |
37100-15A00 |
Ignition Switch |
1 |
|
14-2 |
37300-23H00 |
Fuel Tank Cap |
1 |
|
14-3 |
37300-16H10 |
Steering Lock Assy |
1 |
|
15 |
GB 819.1 M6X12-Zn.DJ |
Screw |
2 |
|

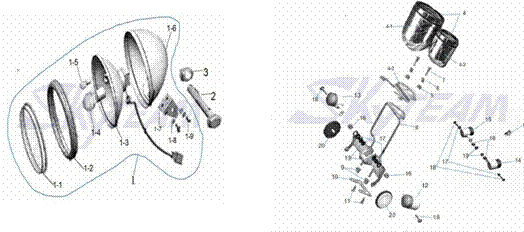

仪表和灯具 :SPEEDOMETER & LAMPS |
|||
|
|
|||
|
1 |
35100-27A00 |
Headlamp Assy |
1 |
|
1-1 |
35102-27A00 |
Lens,Headlamp |
1 |
|
1-2 |
35103-27A00 |
Ring, Headlamp Lens |
1 |
|
1-3 |
35101-27A00 |
Lens, Reflector, Headlamp |
1 |
|
1-4 |
35107-Y1000 |
Bulb, Headlamp |
1 |
|
1-5 |
35106-Y1000 |
Bulb, position |
1 |
|
1-6 |
35130-27A00 |
Housing, Headlamp |
1 |
|
1-7 |
35108-27A00 |
Holder, Headlamp Lens |
1 |
|
1-8 |
GB/T 5783 M6X12-Zn.DB |
Flange Bolt |
2 |
|
1-9 |
GB859 6-Zn.DJ |
Spring Washer |
2 |
|
2 |
GB/T 16674 M8×45-Zn.DJ |
Flange Bolt |
1 |
|
3 |
GB/T 6187.1 M8-Zn.DJ |
Flange Nut |
1 |
|
4 |
34100-27A00 |
Speedometer Assy(70km/h) |
1 |
|
34100-27H00 |
Speedometer Assy(140km/h) |
1 |
|
|
4-1 |
34110-27A00 |
Speedometer |
1 |
|
34110-27A00 |
Speedometer |
1 |
|
|
4-2 |
34120-27A00 |
Indicator Meter |
1 |
|
4-3 |
34111-27A00 |
Mounting Bracket |
1 |
|
5 |
35608-17H00 |
Rubber Ring |
2 |
|
6 |
35609-17H00 |
T-shape Bushing |
2 |
|
7 |
GB/T 16674 M6×25-Zn.DJ |
Flange Bolt |
2 |
|
8 |
46710-27A00 |
Bracket, Headlamp |
1 |
|
9 |
46705-14A00 |
Rubber Cushion |
2 |
|
10 |
46720-27A00 |
Mounting Plate, Lower |
1 |
|
11 |
GB/T 16674 M6X16-Zn.DJ |
Flange Bolt |
2 |
|
12 |
35210-17H00 |
Signal Lamp Assy, Front, Lh |
1 |
|
13 |
35310-17H00 |
Signal Lamp Assy, Front, Rh |
1 |
|
14 |
35510-17H00 |
Signal Lamp Assy, Rear, Lh |
1 |
|
15 |
35410-17H00 |
Signal Lamp Assy, Rear, Rh |
1 |
|
15-1 |
35211-Y1000 |
Bulb, Signal Lamp |
4 |
|
16 |
35608-17H00 |
Rubber Ring |
4 |
|
17 |
35609-17H00 |
T-shape Bushing |
4 |
|
18 |
GB/T 16674 M6X25-Zn.DJ |
Flange Bolt |
4 |
|
19 |
GB 6187.1 M6-Zn.DJ |
Flange Nut |
2 |
|
20 |
38110-Y1000 |
Side Reflector |
2 |
|

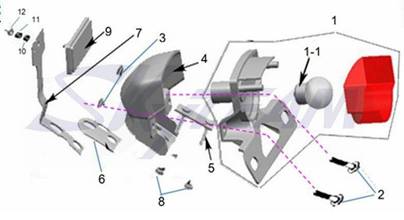

后尾灯: REAR LAMP |
|
||
|
|
|
||
|
1 |
35710-23H00 |
Tail Lamp Assy |
1 |
|
1-1 |
35711-Y1000 |
Bulb |
1 |
|
2 |
GB/T 16674 M6X20-Zn.DJ |
Flange Bolt |
2 |
|
3 |
GB/T 6187.1 M6-Zn.DJ |
Flange Nut |
2 |
|
4 |
63112-23H10 |
Holder, Tail Lamp |
1 |
|
5 |
35914-23H00 |
Bracket |
1 |
|
6 |
35915-23H00 |
Rubber Pad |
1 |
|
7 |
38112-27A00 |
Bracket, Rear Reflector |
1 |
|
8 |
GB/T 6187.1 M6-Zn.DJ |
Flange Nut |
2 |
|
9 |
38160-Y1000 |
Rear Reflector |
1 |
|
10 |
GB/T 96 5-Zn.DJ |
Washer |
1 |
|
11 |
GB/T 93 5-Zn.DJ |
Spring Washer |
1 |
|
12 |
GB/T 6170 M5-Zn.DJ |
Nut |
1 |
|

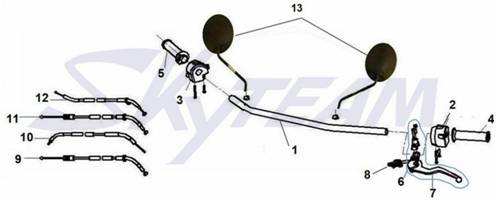

方向把/手把开关: HANDLE SWITCH/HANDLE BAR |
|||
|
|
|||
|
1 |
56110-27A00 |
Handlebar Comp. |
1 |
|
2 |
37300-21H00 |
Left Handle Switch Assy |
1 |
|
37300-22A00 |
Left Handle Switch Assy |
1 |
|
|
3 |
37200-21H00 |
Right Handle Switch Assy |
1 |
|
4 |
57211-27A00 |
Grip, Lh |
1 |
|
5 |
57110-27A00 |
Grip,Throttle |
1 |
|
6 |
57500-21H00 |
Clutch Lever Assy |
1 |
|
7 |
57511-21H00 |
Lever, Clutch |
1 |
|
8 |
57514-21H00 |
sheath,Lever |
1 |
|
9 |
58400-27A00 |
Clutch Cable Assy |
1 |
|
58400-27H00 |
Clutch Cable Assy |
1 |
|
|
10 |
58300-27H00 |
Throttle Cable Assy |
1 |
|
11 |
58500-27H00 |
Choke Cable Assy |
1 |
|
12 |
58200-27A00 |
Speedometer Cable Assy |
1 |
|
13 |
56500/56600-Y1000 |
Rearview Mirror |
1 |
|
|
56500-Y1000 |
Rearview Mirror, Lh |
1 |
|
|
56600-Y1000 |
Rearview Mirror, Rh |
1 |
|

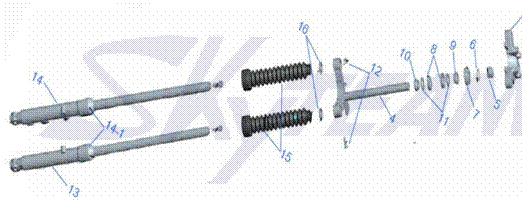

前叉:FRONT FORK |
|||
|
|
|||
|
|
|||
|
1 |
51310-27A00 |
Steering Head |
1 |
|
2 |
56221-27A00 |
Upper Handlebar Holder |
2 |
|
3 |
GB/T 5789 M6X35-A2-70-304 |
Bolt |
4 |
|
4 |
51410-27A00 |
Steering Stem |
1 |
|
5 |
51633-Z1000 |
Nut |
1 |
|
6 |
51612-Z1000-304 |
Washer |
1 |
|
7 |
51615-27A00 |
Nut |
1 |
|
8 |
51661-27A00 |
Race, Inner |
2 |
|
9 |
51662-27A00 |
Race, Upper |
1 |
|
10 |
51663-27A00 |
Race, Lower |
1 |
|
11 |
43628-10G00 |
Balls With Retainer |
2 |
|
12 |
GB/T 16674 M8×30-Zn.DJ |
Flange Bolt |
2 |
|
A |
52000-27A00 |
Front Shock Absorber Assy |
1 |
|
13 |
52200-27A00 |
Front Shock Absorber, Lh |
1 |
|
14 |
52100-27A00 |
Front Shock Absorber, Rh |
1 |
|
14-1 |
52223-27A00 |
Oil Seal |
2 |
|
15 |
51159-17H00 |
Sheath, Shock Absorber |
2 |
|
16 |
51412-17H00 |
Clamp |
2 |
|

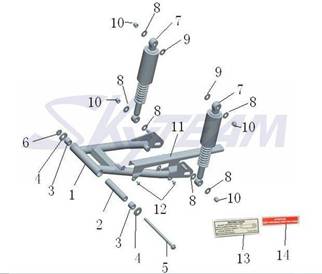

后平叉 后减震:REAR SWING ARM & REAR SHOCK ABSORBER |
|||
|
|
|||
|
1 |
61100-27A00 |
Swing Arm Comp |
1 |
|
2 |
61275-27A00 |
Spacer |
1 |
|
3 |
61277-22H00 |
BEARING NK2220 |
2 |
|
4 |
61222-22H10 |
Dust Seal |
2 |
|
5 |
61211-27A00 |
Axle, Swing Arm |
1 |
|
6 |
GB 6187.2 M12X1.25-Zn.DJ |
Flange Nut |
1 |
|
7 |
62100-27A00 |
Rear Shock Absorber Assy |
2 |
|
8 |
GB 96 10-140HV-Zn.DJ |
Washer |
6 |
|
9 |
GB 97.1 12-140HV-Zn.DJ |
Washer |
2 |
|
10 |
GB/T 923 M10X1.25-Cr |
Nut |
4 |
|
11 |
61310-27A00 |
Chain Case |
1 |
|
12 |
GB/T 16674 M6X12-Zn.DJ |
Screw |
2 |
|
13 |
89005-20A00 |
Warning Sticker, Chain Adjuster |
1 |
|
14 |
89006-20A00 |
Warning Sticker, Chain Safety |
1 |
|

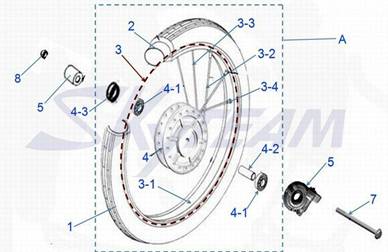

前轮:FRONT WHEEL |
|
||
|
|
|
||
|
A |
55000-27A00 |
Front Wheel Assy |
1 |
|
1 |
55700-27A00 |
Tire |
1 |
|
2 |
55600-27A00 |
Tube, Inner |
1 |
|
3 |
55500-27A00 |
Front Wheel Assy(without tire) |
1 |
|
3-1 |
55550-27A00 |
Rim, Front Wheel |
1 |
|
3-2 |
55352-27A00 |
Spoke, Front Wheel |
18 |
|
3-3 |
55353-27A00 |
Spoke, Front Wheel |
18 |
|
3-4 |
55341-27A00 |
Nut, Spoke |
36 |
|
4 |
55320-27A00 |
Hub, Front Wheel |
1 |
|
4-1 |
GB/T 276 6301Z |
Bearing |
2 |
|
4-2 |
55332-27A00 |
Spacer,Hub |
1 |
|
4-3 |
09284-27A00 |
Oil Seal |
1 |
|
5 |
54600-27A00 |
Gear Box Assy, Speedometer |
1 |
|
6 |
54122-27A00 |
Spacer, Front Wheel, R |
1 |
|
7 |
54711-27A00 |
Axle, Front Wheel |
1 |
|
8 |
GB/T 6187.2 M12X1.25-Zn.DB |
Flange Nut |
1 |
|

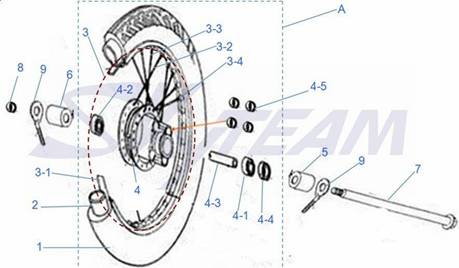

后轮:REAR WHEEL |
|||
|
|
|||
|
A |
65000-27A00 |
Rear Wheel Assy |
1 |
|
1 |
65700-27A00 |
Tire |
1 |
|
2 |
65600-27A00 |
Tube, Inner |
1 |
|
3 |
65500-27N00 |
Rear Wheel Assy (without tire) |
1 |
|
3-1 |
65550-27A00 |
Rim, Rear Wheel |
1 |
|
3-2 |
65352-27A00 |
Spoke, Rear Wheel |
18 |
|
3-3 |
65353-27A00 |
Spoke, Rear Wheel |
18 |
|
3-4 |
55341-27A00 |
Nut, Spoke |
36 |
|
4 |
64110-27A00 |
Hub Assy, Rear Wheel |
1 |
|
4-1 |
GB/T 276 6301Z |
Bearing |
1 |
|
4-2 |
GB/T 276 6201Z |
Bearing |
1 |
|
4-3 |
65333-27A00 |
Spacer,Hub |
1 |
|
4-4 |
65344-27A00 |
Oil Seal |
1 |
|
4-5 |
64112-27A00 |
Spacer,rear hub |
4 |
|
5 |
64121-27A20 |
Spacer, Rear Wheel, L |
1 |
|
6 |
64122-27A20 |
Spacer, Rear Wheel, R |
1 |
|
7 |
54711-23H00 |
Axle, Rear wheel |
1 |
|
8 |
GB/T 6187.2 M12X1.25-Zn.DJ |
Flange Nut |
1 |
|
9 |
61410-22H00 |
Adjuster, Chain |
2 |
|

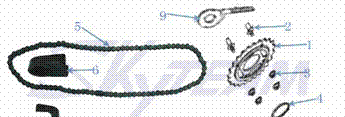

传动部分:THE TRANSMISSION PARTS |
|||
|
|
|||
|
|
|
||
|
1 |
64511-27A00 |
Rear Sprocket |
1 |
|
64511-27H00 |
Rear Sprocket |
1 |
|
|
2 |
64512-27A00 |
Bolt |
4 |
|
3 |
GB/T 6187.2 M10X1.25-Zn.DJ |
Nut |
4 |
|
4 |
GB/T 894.1-86 58-Zn.DJ |
Circlip |
1 |
|
5 |
428MH-120 |
Chain |
1 |
|
428MH-112 |
Chain |
1 |
|
|
6 |
61274-27A00 |
Buffer, Chain Touch Defense |
1 |
|
7 |
61411-10H00 |
Protector, Chain |
1 |
|
8 |
GB/T 16674 M6X12-Zn.DJ |
Flange Bolt |
1 |
|
9 |
61410-22H00 |
Adjuster, Chain |
2 |
|

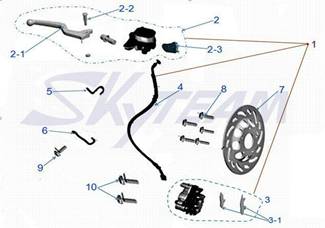

前制动系统:FRONT BRAKE SYSTEM |
|
||
|
|
|
||
|
1 |
59000-27A00 |
Front Brake Assy |
1 |
|
2 |
59008-27A0J |
Front brake pump assy. |
1 |
|
2-1 |
59286-27A00 |
Front Brake Lever |
1 |
|
2-2 |
59288-27A00 |
Bolt |
1 |
|
2-3 |
59285-21H00 |
Brake Switch, Front |
1 |
|
3 |
59007-27A0J |
Caliper, Front Brake |
1 |
|
3-1 |
69003-15H00 |
Front Brake Pad |
1 |
|
4 |
59287-27A00 |
Front Brake Hose |
1 |
|
5 |
59489-Z1000 |
Clamp, Brake Hose |
1 |
|
6 |
59242-Z1000 |
Clamp, Brake Hose, Lower |
1 |
|
7 |
59414-27A00 |
Front Brake Disc |
1 |
|
8 |
GB/T 16674 M6X20-Zn.DJ |
Flange Bolt |
5 |
|
9 |
GB/T 16674 M6×12-Zn.DB |
Flange Bolt |
1 |
|
10 |
GB/T 16674 M8X30-Zn.DJ |
Flange Bolt |
2 |
|

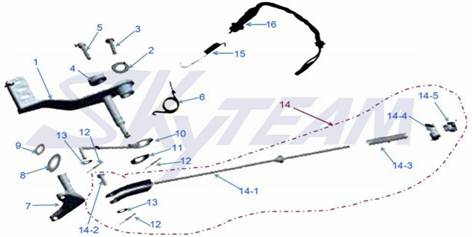

后制动系统:(2014之前的老结构)THE OLD REAR BRAKE SYSTEM B |
|||
|
|
|||
|
1 |
43110-27A00 |
Brake Pedal |
1 |
|
2 |
GB 96 6-140HV-Zn.DJ |
Washer |
1 |
|
3 |
GB/T 16674 M6X12-Zn.DJ |
Flange Bolt |
1 |
|
4 |
43211-27A00 |
Stop Cam |
1 |
|
5 |
GB/T 70.1 M6X16-Zn.DJ |
Screw |
1 |
|
6 |
43121-27A00 |
Return Spring, Rear Brake |
1 |
|
7 |
43220-27A00 |
Transition Arm, Rear Brake |
1 |
|
8 |
GB/T 97.1 12-Zn.DJ |
Washer |
1 |
|
9 |
GB/T 894.1-86 12-Zn.DJ |
Circlip |
1 |
|
10 |
43230-27A00 |
Brake Rod, Short |
1 |
|
11 |
GB/T 97.1 8 Zn.DJ |
Washer |
1 |
|
12 |
GB/T 91 2X16-Zn.DJ |
Cotter Pin |
3 |
|
13 |
GB/T 97.1 6-Zn.DJ |
Washer |
2 |
|
14 |
43300-27A00 |
Brake Rod Assy |
1 |
|
14-1 |
43311-27A00 |
Brake Rod |
1 |
|
14-2 |
43312-Z1000 |
Pin |
1 |
|
14-3 |
43315-Z1000 |
Spring |
1 |
|
14-4 |
43313-Z1000 |
Pin |
1 |
|
14-5 |
43314-Z1000 |
Nut |
1 |
|
15 |
37750-Z1000 |
Brake Switch, Rear |
1 |
|
16 |
37741-15A00 |
Spring, Rear Brake Switch |
1 |
|

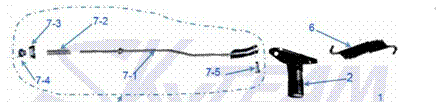

后制动系统:(2014开始的新结构)THE IMPROVED REAR BRAKE SYS |
|||
|
|
|||
|
|
|
||
|
1 |
43110-27A10 |
Brake Pedal |
1 |
|
2 |
43240-27A00 |
Arm, Rear Brake assy |
1 |
|
3 |
GB 96 6-140HV-Zn.DJ |
Washer |
1 |
|
4 |
GB/T 16674 M6X12-Zn.DJ |
Flange Bolt |
1 |
|
5 |
GB/T 77 M6X8-Zn.DJ |
Screw |
1 |
|
6 |
43322-16H10 |
Return Spring, Rear Brake |
1 |
|
7 |
43300-27A10 |
Brake Rod Assy |
1 |
|
7-1 |
43311-27A10 |
Brake Rod |
1 |
|
7-2 |
43315-Z1000 |
Spring |
1 |
|
7-3 |
43313-Z1000 |
Pin |
1 |
|
7-4 |
43314-Z1000 |
Nut |
1 |
|
7-5 |
43312-Z1000 |
Pin |
1 |
|
7-6 |
GB/T 91 2X16-Zn.DJ |
Cotter Pin |
1 |
|
|
|
||
|

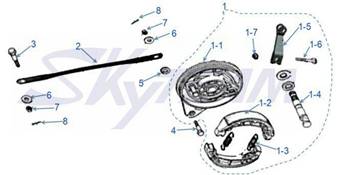

1 |
64200-27A00 |
Panel Assy, Rear Hub |
1 |
|
1-1 |
64201-27A00 |
Panel Comp, Rear Hub |
1 |
|
1-2 |
64202-27A00 |
Rear Brake Shoe |
2 |
|
1-3 |
64203-27A00 |
Spring |
2 |
|
1-4 |
64204-27A00 |
Cam, Rear Brake |
1 |
|
1-5 |
64205-27A00 |
Lever, Rear Brake Cam |
1 |
|
1-6 |
GB/T 16674 M6X35-Zn.DJ |
Flange Bolt |
1 |
|
1-7 |
GB/T 6170 M6-Zn.DJ |
Nut |
1 |
|
2 |
65310-Z1000 |
Torque Link, Rear |
1 |
|
3 |
09111-Z1000 |
Bolt |
1 |
|
4 |
70006-Z1000 |
Bolt |
1 |
|
5 |
64206-29A00 |
Cushion |
1 |
|
6 |
GB/T 97.1 8-Zn.DJ |
Washer |
2 |
|
7 |
GB/T 6170 M8-Zn.DJ |
Nut |
2 |
|
8 |
GB/T 91 1.6X20-Zn.DJ |
Cotter Pin |
2 |
|

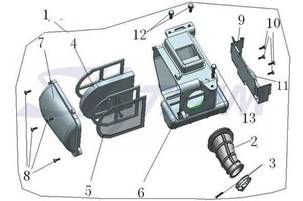

空滤: AIR FILTER |
|||
|
|
|||
|
1 |
13700-27A00 |
Air Cleaner Assy |
1 |
|
13700-27H00 |
Air Cleaner Assy |
1 |
|
|
2 |
13712-27A00 |
Air Filter Assy |
1 |
|
13712-27H00 |
Air Filter Assy |
1 |
|
|
3 |
13720-14A00 |
Clip, Air Cleaner |
1 |
|
13711-27H00 |
Clip, Air Cleaner |
1 |
|
|
4 |
13701-27A00 |
Element, Air Cleaner |
1 |
|
5 |
13702-27A00 |
Grid |
1 |
|
6 |
13703-27A00 |
Body, Air Cleaner |
1 |
|
7 |
13704-27A00 |
Side Cover, Air Cleaner |
1 |
|
8 |
GB/T 845 ST4.8X16-Zn.DJ |
Screw |
4 |
|
9 |
13705-27A00 |
Holder, Battery |
1 |
|
10 |
GB/T 845 ST4.2X13-Zn.DJ |
Screw |
4 |
|
11 |
13811-27A00 |
Cushion |
3 |
|

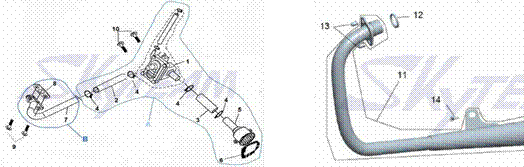

二次补气系统和消音器: MUFFLER & SECOND AIR-IN SYSTEM |
|||
|
|
|||
|
A |
18000-27A00 |
Second Air System |
1 |
|
A+B |
18000-27H00 |
Second Air System |
1 |
|
1 |
18400-23A00 |
Second Air System |
1 |
|
2 |
G1000-1016G-220 |
High-temperature tube |
1 |
|
G1000-1016G-80 |
High-temperature tube |
1 |
|
|
3 |
G1000-1016P-90 |
Second air tube |
1 |
|
4 |
GJB00-1615C |
Clip |
4 |
|
5 |
13710-15H00 |
Air Filter |
1 |
|
6 |
13811-18H00 |
Fixing grip |
1 |
|
7 |
13770-21H00 |
Steel Tube |
1 |
|
8 |
13740-Z1000 |
Graphite Gasket |
1 |
|
9 |
GB/T 16674 M6X12-Zn.DJ |
Flange Bolt |
2 |
|
10 |
GB/T 16674 M6X16-Zn.DJ |
Flange Bolt |
2 |
|
11 |
14300-27A00 |
Muffler Assy |
1 |
|
14300-27H00 |
Muffler Assy |
1 |
|
|
12 |
14360-Z1000 |
Gasket, Exhaust Pipe |
1 |
|
14313-Y1000 |
Gasket, Exhaust Pipe |
1 |
|
|
13 |
GB/T 6177 M6-A2-70-304 |
Nut |
2 |
|
14 |
GB/T
16674 M10X1.25X20-Zn.DJ |
Flange Bolt |
1 |
|

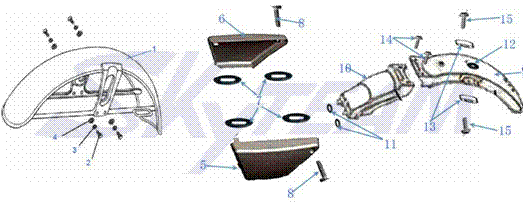

前后泥板和护板:FRONT&REAR FENDERS, SIDE COVERS |
|||
|
|
|||
|
1 |
53110-27A10 |
Front Fender |
1 |
|
2 |
GB 5783 M6X12-Zn.DJ |
Bolt |
4 |
|
3 |
GB 97.1 6-140HV-Zn.DJ |
Washer |
4 |
|
4 |
GB/T 859 6-Zn.DJ |
Spring Washer |
4 |
|
5 |
47111-27A00 |
Shield, Lh |
1 |
|
6 |
47211-27A00 |
Shield,Rh |
1 |
|
7 |
09321-23H00 |
Cushion Washer |
4 |
|
8 |
Q/DPT 6×16-A2-70-304 |
Screw |
2 |
|
9 |
63110-27A10 |
Rear Fender |
1 |
|
10 |
63111-27A10 |
Front Part, Rear Fender |
1 |
|
11 |
47316-10H00 |
Rubber Ring |
2 |
|
12 |
09321-21H00 |
O-ring |
1 |
|
13 |
35609-27A00 |
Spacer |
2 |
|
14 |
GB/T 16674 M6X20-Zn.DJ |
Flange Bolt |
2 |
|
15 |
GB/T 16674 M6X25-Zn.DJ |
Flange Bolt |
2 |
|

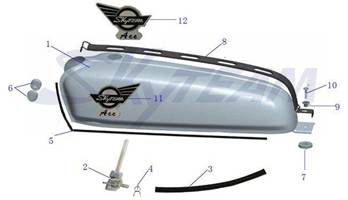

油箱:FUEL TANK |
|||
|
|
|||
|
1 |
44110-27A00 |
Fuel Tank Comp |
1 |
|
2 |
44300-15A00 |
Fuel Cock |
1 |
|
3 |
G1000-4080P-200 |
Hose |
1 |
|
4 |
GJD00-8010C |
Clip |
2 |
|
5 |
44123-Z1000-1700 |
Side Protector, Fuel Tank |
1 |
|
6 |
44413-15A00 |
Cushion, Fuel tank, Front |
2 |
|
7 |
44416-15A00 |
Cushion, Lower |
1 |
|
8 |
44120-27A00 |
Band, Fuel Tank |
1 |
|
9 |
46124-Z1000 |
Sapcer |
1 |
|
10 |
GB/T 16674 M8X25-Zn.DJ |
Flange Bolt |
1 |
|
11 |
89035-27A00 |
Left Sticker, Fuel Tank |
1 |
|
12 |
89045-27A00 |
Right Sticker, Fuel Tank |
1 |
|

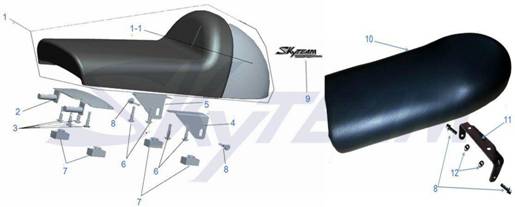

座垫:SEAT |
|||
|
|
|||
|
1 |
45100-27A10 |
Seat Assy (Single Seat) |
1 |
|
1-1 |
45101-27A10 |
Seat Base |
1 |
|
2 |
45110-27A00 |
Front Bracket, Seat |
1 |
|
3 |
GB/T 16674 M6X12-Zn.DJ |
Flange Bolt |
4 |
|
4 |
45114-27A00 |
Rear Bracket, Seat, L |
1 |
|
5 |
45113-27A00 |
Rear Bracket, Seat, R |
1 |
|
6 |
GB/T 16674 M6X12-Zn.DJ |
Flange Bolt |
4 |
|
7 |
45131-20A00 |
Cushion |
4 |
|
8 |
GB/T 16674 M6X12-Zn.DJ |
Flange Bolt |
2 |
|
9 |
89012-15H60 |
Tape |
1 |
|
10 |
45100-27A00 |
Seat Assy (double Seat) |
1 |
|
11 |
45111-27A00 |
Front Bracket, Seat |
1 |
|
12 |
GB/T 6177.1 M8-Zn.DJ |
Flange Nut |
2 |
