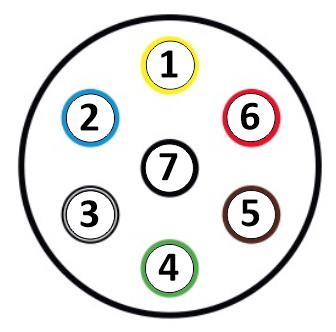

Fahrzeugsteckdose
7 Polig
|
Nr. |
Beschreibung |
Bezeichnung |
|
|
1 |
Blinker
links |
L |
|
|
2 |
Nebelschlussleuchte |
54g |
|
|
3 |
Masse |
31 |
|
|
4 |
Blinker
rechts |
R |
|
|
5 |
Licht rechts |
58R |
|
|
6 |
Bremsleuchten |
54 |
|
|
7 |
Licht links |
58L |

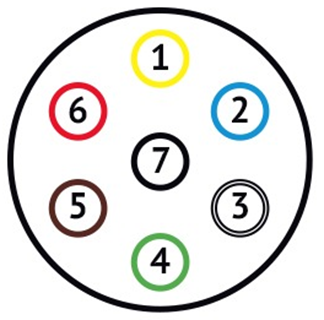

Anhängerstecker
7 Polig
|
Nr. |
Beschreibung |
Bezeichnung |
|
|
1 |
Blinker
links |
L |
|
|
2 |
Nebelschlussleuchte |
54g |
|
|
3 |
Masse |
31 |
|
|
4 |
Blinker
rechts |
R |
|
|
5 |
Licht rechts |
58R |
|
|
6 |
Bremsleuchten |
54 |
|
|
7 |
Licht links |
58L |

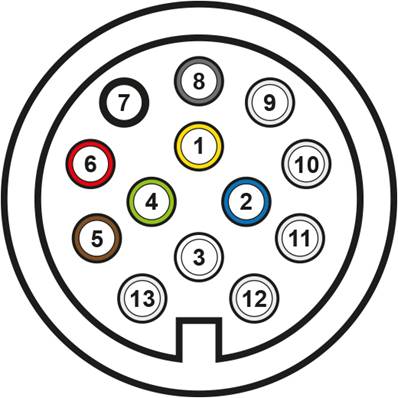

Fahrzeugsteckdose
13 Polig
|
Stromkreis |
Kontakt-Nr. |
Farbe |
|
Blinker
links |
1 |
Gelb |
|
Nebelleuchte |
2 |
Blau |
|
Masse |
3 |
Weiß |
|
Blinker
rechts |
4 |
Grün |
|
Schlussleuchte
rechts |
5 |
Braun |
|
Bremsleuchten |
6 |
Rot |
|
Schlussleuchte
links |
7 |
Schwarz |
|
Rückfahrleuchte |
8 |
Grau |
|
Stromversorgung
+12V |
9 |
|
|
Ladeleitung
Plus |
10 |
|
|
Nicht belegt |
11 |
|
|
Nicht belegt |
12 |
|
|
Masse
(Stromkreis 9-12) |
13 |
Nr.10 Ladestromleitung nachträglich einbauen
(mit 2,5² Kabel) und fliegendem Sicherungshalter
an der Batterie
absichern!(20A Sicherung)
das ist Vorschrift !

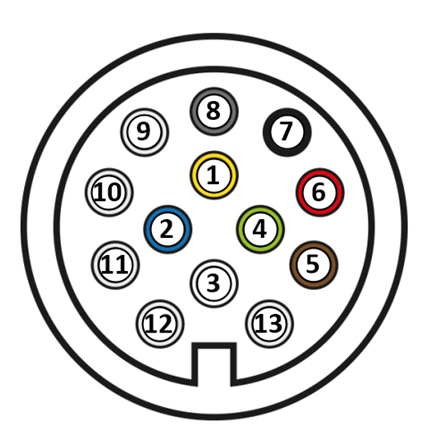

Anhängerstecker
13 Polig
|
Stromkreis |
Kontakt-Nr. |
Farbe |
|
Blinker
links |
1 |
Gelb |
|
Nebelleuchte |
2 |
Blau |
|
Masse |
3 |
Weiß |
|
Blinker
rechts |
4 |
Grün |
|
Schlussleuchte
rechts |
5 |
Braun |
|
Bremsleuchten |
6 |
Rot |
|
Schlussleuchte
links |
7 |
Schwarz |
|
Rückfahrleuchte |
8 |
Grau |
|
Stromversorgung
+12V |
9 |
|
|
Ladeleitung
Plus |
10 |
|
|
Nicht belegt |
11 |
|
|
Nicht belegt |
12 |
|
|
Masse
(Stromkreis 9-12) |
13 |
