Motor von AGM

Änderung zum Original



- Original Kurbelwelle ist für 12mm Kolbenbolzen
der AGM Motor hat eine Kurbelwelle für einen 10mm Kolbenbolzen



NO.





Part NO.

Beschreibung

Description

QTY

目录



1

图1 Draft 1

VENTILATION SYSTEM

2

图2 Draft 2

CYLINDER HEAD COVER COMP

3

图3 Draft 3

CYLINDER HEAD COMP

4

图4 Draft 4

CYLINDER COMP

5

图5 Draft 5

RIGHT COVER COMP

6

图6 Draft 6

RIGHT CRANKCASE COMP

7

7 Draft 7

LEFT CRANKCASE COMP

8

图8 Draft 8

LEFT CRANKCASE COVER

9

图9 Draft 9

PISTON, CONNECTING ROD AND CRANKSHAFT COMP

10

图10 Draft 10

CVT

11

图11 Draft 11

STARTER IDLE SHAFT COMP

12

图12 Draft 12

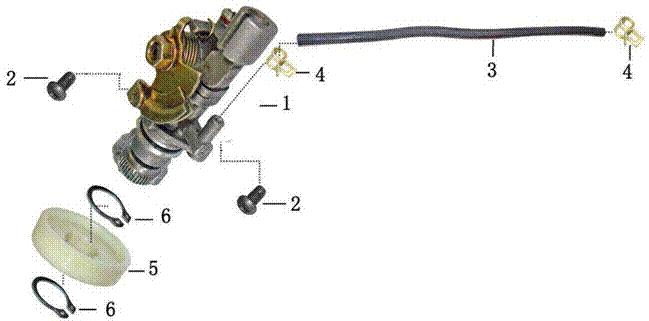

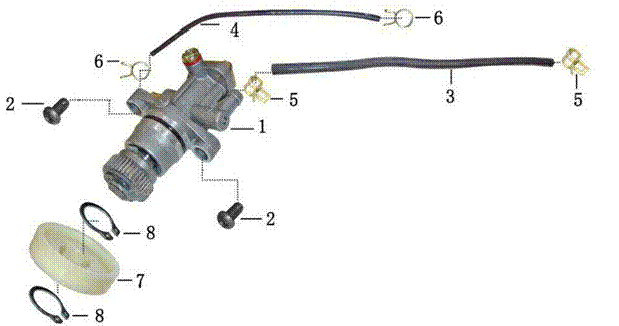

OIL PUMP COMP

13

图13 Draft 13

STARTER MOTOR

14

图14 Draft 14

GENERATOR

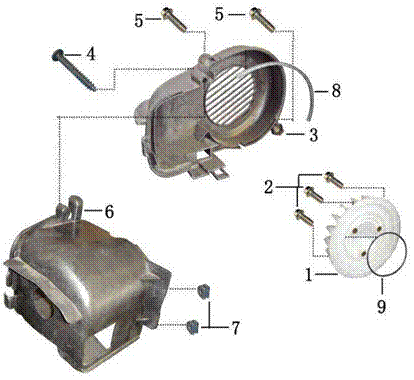

Draft 1                                 VENTILATION SYSTEM




NO.





Part NO.

Beschreibung

Description

QTY

1

YYGY0500-0101

31131001

Lüfterrad flach 3-Schrauben 2Takt 50 ccm

Fan

1

2

GB/T5787-M6×16

3112190202

Schraube M6 x 16mm mit Bund weiss

Screw, M6×16

3

3

YYGY0500-0102

31131002

Gebläseabdeckung flach rechts

Cover, Fan

1

4

GB/T845-ST4.8×40

3113190801

Blechschraube ST 4.2 x 40mm schwarz verzinkt

Screw, Tapping ST4.8×40

1

5

GB/T5787-M6×22

3112190205

Schraube M6 x 22mm mit Bund weiss

Screw, M6×22

2

6

YYGY0500-0103

31131003

Gebläseabdeckung vorn 2Takt 50ccm

Shroud

1

7

YYGY0500-0104

31131506

Gummistopfen für Zylinderverkleidung

Fixed plate (ruber)

2

8

YYGY0500-0105

31131004

Dichtleiste Gebläseabdeckung rechts

Fixed plate of fan cover

1

9





31131508

O-Ring, Dichtung 64x3mm Gebläserad 2Takt 50ccm

Seal O-Ring φ64×φ3

1

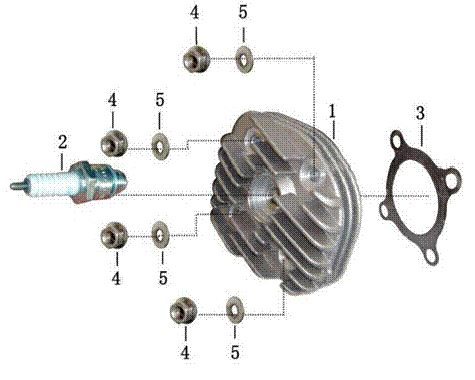

Draft 2                                 CYLINDER HEAD COVER COMP




NO.





Part NO.

Beschreibung

Description

QTY

1

YYGY0500-0201

31130105

Zylinderkopf 2Takt 50ccm

Cover, Cylinder Head,BJ05-02

1

2

YYGY0500-0202

31130401

Zündkerze NGK BPR7HS

Spark Plug,NGK(BPR7HS)

1

3

YYGY0500-0203

31131603

Zylinderkopfdichtung 2Takt 50ccm 1E40QMB

Breather Plate

1

4

GB/T6177.1-M7

3111190402

Mutter M7 mit Bund weiss verzinkt

Flange Bolt, M7

4

5

GB/T95-φ8.5

31131814-2

Scheibe weiss verzinkt 16x8.5x2mm 2Takt 50ccm

Plain Washer, φ14×φ7.2×1.5

4

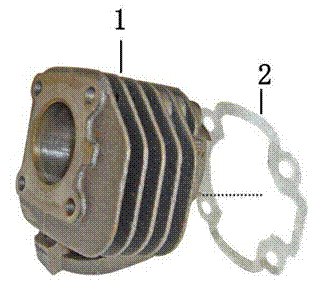

Draft 3                                 CYLINDER COMP










NO.





Part NO.

Beschreibung

Description

QTY

1

YYGY0500-0301

31130201

Zylinder 2Takt 50ccm

Cylinder，BJ05-03

1

2

YYGY0500-0302

31131604

Dichtung Zylinderfuß 2Takt 50ccm

Paper Gasket, Cylinder

1

图4                          齿轮室

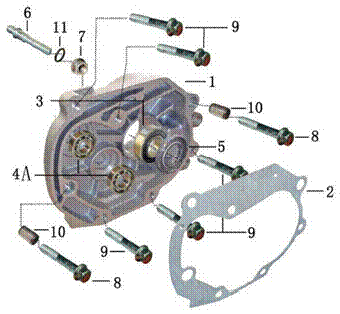

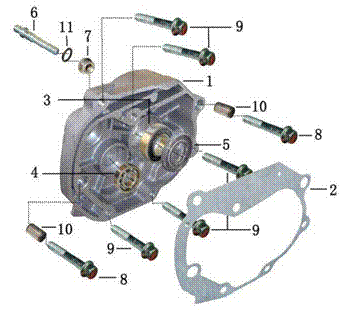

Draft 4                                 GEAR BOX


















NO.





Part NO.

Beschreibung

Description

QTY

1

YYGY0500-0401(2

31130103

Getriebegehäuse für Trommelbremse 2-Takt 50

Gear Box Cover

1

2

YYGY0500-0402

31131601

Dichtung Getriebedeckel 2Takt 50ccm

Paper Gasket, Gear Box

1

3

GB/T276-6004

31121303

Kugellager 6004-2RS 20x42x12 mm

Bearing,6004-2RS

1

4

GB/T276-6003

31131304

Kugellager 6003-2RS 17x35x10 mm

Bearing, 6200

1

4A

GB/T276-6003

31131304

Kugellager 6003-2RS 17x35x10 mm

Bearing, 6200

2

5

YYGY0500-0403

31131404

Simmerring Getriebe 25x44x7

Oil Seal, Gear Box Cap,

1

6

YYGY0500-0404

3113191301

Bolzen Bremsbackenlager 2Takt 50ccm

Rocker Arm, Rear Brake(2stroke)

1

7

GB/T6177.1-M8

3112191101

Flanschmutter M8 verzinkt

Flange Nut, M8

1

8

GB/T5787-M8×55

3113190304

Schraube M8 x 1.25 x 55mm

Flange Bolt, M8×55

2

9

GB/T5787-M8×50

3113190305

Schraube M8 x 1.25 x 50mm

Flange Bolt，M8×50

5

10

YYGY0500-0405

31131803-2

Passhülse 12×9.5×16 mm

Pin, Dowel,φ12×φ9.5×16

2

11





31121503

#NV

Seal O-Ring, φ7.5×1.5

1

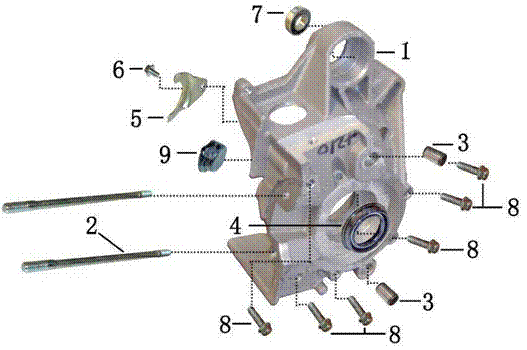

Draft 5                                 RIGHT CRANKCASE COMP












NO.











QTY

1

YYGY0500-0501(2007)

31130102

Kurbelgehäuse rechts bis Bj. 2008-2-Takt 50

Right Crankcase Assy (Old)

1

1

YYGY0500-0501(2008)

31130102

Kurbelgehäuse rechts bis Bj. 2008-2-Takt 50

Right Crankcase Assy

1

2

YYGY0500-0502

3113190603

Gewindebolzen M7x110mm 2Takt 50ccm

Bolt, M7×107

2

3

YYGY0500-0503

31131803-1

Passhülse 12×9-5×16 mm

Pin, Dowel ，φ12×φ9.5×16

2

4

YYGY0500-0504

31131402

Simmerring Kurbelwelle rechts 20x30x6.2

Seal of crank，φ30/33.5×φ20×6

1

5

YYGY0500-0505

31131701

Sicherungsblech rechts 2Takt 50ccm

FIXED PLATE OF SEAL

1

6

GB/T5787-M6×12

3112190301

Schraube M6 x 12mm mit Bund weiss

Flange Bolt, M6×12

1

7

GB/T276-6003

31131302

Kugellager 6003-2RS 17x35x10 mm

Bearing, 6003-2RS

1

8









6

9

YYGY0500-0506

3113010-1

Gummistopfen Abdeckung

Dust proof piug

1

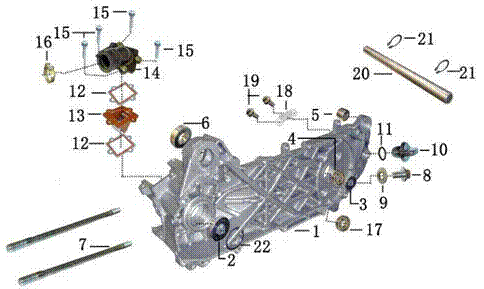

Draft 6                                 LEFT CRANKCASE COMP




NO.





Part NO.

Beschreibung

Description

QTY

1









1

1

YYGY0500-0601(2007)

31130101-1

Motorgehäuse links 12 Zoll Trommelbremse

Left Crankcase(Old)

1

2

GB9877-19.8×30×5

31131403

Simmerring Kurbelwelle links 20 x 42

Oil Seal, φ42×φ20×8

1

3

GB9877-44×25×7

31131401

Simmerring 44 × 25 ×7

Oil Seal, (φ44×φ25×7)

1

4

GB/T276-6203

311213305

Kugellager 6203 17x40x12mm

Bearing, 6203

1

5

YYGY0500-0602

31120901

Silentbuchse 20 x 8,2 x 17 mm

Cushion Collar(φ20×φ8.2×17)

1

6

GB/T276-6003

31131302

Kugellager 6003-2RS 17x35x10 mm

Bearing, GB/T276-6003-2RS

1

7

YYGY0500-0603

3113190603

Zylinderbolzen Schraube M7x110 weiss verzinkt

Bolt, M7×107

2

8

GB/T5789-M8×12

3112190312

Schraube M8 x 1.25 x 12mm

Flange Bolt, Filling Gear Oil, M8×12

1

9

YYGY0500-0604

31121805

Dichtscheibe 8 x 1,5 mm

Sealed Bush，φ8×1.5

1

10

YYGY0500-0605

31131101

Getriebeöldeckel 13x1.5mm 2Takt 50ccm

Flange Bolt, Draining Gear Oil,

1

11

YYGY0500-0606

31131502

O-Ring 14×2.5 mm Öleinfüllschraube

Sealed Bush，φ14×φ2.5

1

12

YYGY0500-0607

31131606

Dichtung Ansaugstutzen 2Takt 50ccm

Papery Bush

2

13

YYGY0500-0608

31130418

Einlassmembrane 2Takt 50ccm

Spring Valve

1

14

YYGY0500-0609

31130414

Ansaugstutzen 21mm 2Takt 50/100ccm

Intake Tube,(before)

1

15

GB/T2672-M6×20

3113190202

Schraube Imbus M6 x 25mm mit Bund

Inner He× Bolt, M6×25

4

16

YYGY0500-0610

31130415-02

Halteplatte 2-Loch 2Takt 50ccm

Fixing Ring,φ(35-30mm)

2

17

GB/T276-6202

31121304

Kugellager, Rillenkugellager 6202 / P53 Maße 15x35x11mm 2Takt 50ccm

Bearing, 6202

1

18

YYGY0500-0610

31131701

Halteplatte 2-Loch 2Takt 50ccm



1

19









2

20

YYGY0500-0611

31130409-1

Achse Motoraufhängung 17 x 250mm 2-Takt 50ccm

JIGGER 50

1

20A

YYGY0500-0611

31130409-2

Achse Motoraufhängung 17 x 250mm 2-Takt 50

Hiker 50

1

21

GB/T894-φ16

31130408

Seegerring Außen STW-16 2-Takt 50 ccm 1E40QMB

Pin,φ16

2

22

GB/T893-φ44

31130411-1

Seegerring Innen RTW-44-2-Takt 50 ccm

Pin,φ44

1

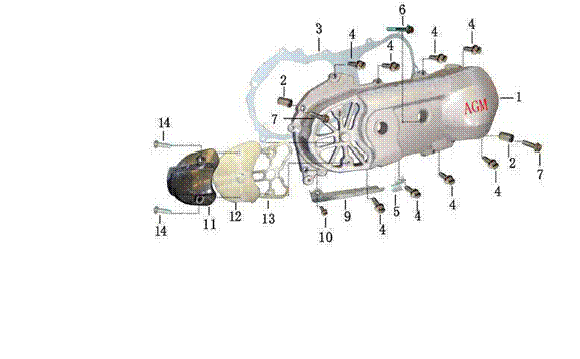

Draft 7                                 LEFT CRANKCASE COVER












NO.





Part NO.

Beschreibung

Description

QTY

1

YYGY0500-0701

31130106-1

Motorgehäusedeckel links schwarz 420mm lang

Left Crankcase Cover Silvery

1

1

YYGY0500-0701A

31130106-1

Motorgehäusedeckel links silber 420mm lang

Left Crankcase Cover Black

1

2

YYGY0500-0702

31131802-2

Distanzhülse 8-5x10x14mm

Pin, Dowel φ18.5×φ10×14

2

3

YYGY0500-0703

31131602-1

Dichtung Motorgehäusedeckel 12 Zoll 2Takt 50ccm

Gasket, L. Crankcase Cover

1

4

GB/T818-2000

3112190206

Schraube M6 x 12mm mit Bund weiss

Screw, M6×25

8

5

YYGY0500-0704

3113190301

Halter Bremszug

Clip, Brake Hose/Cable

1

6

GB/T818-2000

3112190307

Schraube M6 x 12mm mit Bund weiss

Screw, M6×65

1

7

GB/T818-2000

3112190303

Schraube M6 x 12mm mit Bund weiss

Screw, M6×32

2

8

GB/T819.1-M6×22

3113190602

Schraube M6x22 mm

Screw, M6×22

2

9

YYGY0500-0705

31131706

Sensor Kupplungsabfrage Sensor

Retrain Plate, Main Stand

1

10

GB/T5787-M6×12

3112190301

Schraube M6 x 12mm mit Bund weiss

Screw, M6×12

1

11

YYGY0500-0706

31130110-3

Abdeckung Lufteinlass 2Takt 50ccm



1

12

YYGY0500-0707

31130106-2

Luftfilter Lufteinlass 2Takt 50ccm



1

13

YYGY0500-0708

31131705

Verstärkungsblech Lufteinlass 2Takt 50ccm



1

14

GB/T819.1-M6×22

3113190602

Schraube M6x22 mm

Screw, M6×22

2

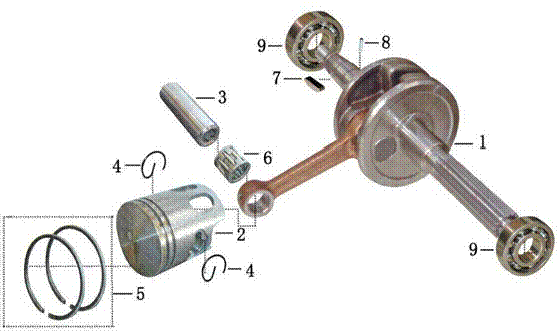

Draft 8                                  PISTON, CONNECTING ROD AND CRANKSHAFT COMP

























74























NO.





Part NO.

Beschreibung

Description

QTY

1



31130801

Kurbelwelle für 10mm Kolbenbolzen

Crankshaft & Connecting Rod Comp

1

2

YYGY0500-0802

31130202

Kolben 40mm f.Bolzen 10mm Ringnut 1.45mm

Piston,φ40

1

3

YYGY0500-0803

31130204

Kolbenbolzen 10 x 33 mm

Pin, Pistonφ,10×33

1

4

YYGY0500-0804

31130205

Sicherungsring, Kolbenbolzen 11,5x1 mm

Circlip, Piston Pin,φ11.5(1mm)

2

5

YYGY0500-0805

31130203

Kolbenring 1Stück Ring 1,45 mm breit

Steel Ring (1st Ring), Piston

1

6

YYGY0500-0806

31131308

Nadellager 10x14x12,5 mm

Bearing，K101413

1

7

YYGY0500-0807

3113191501

Scheibenfeder / Federkeil 3x12x5 mm

Semi-circle Key,3×12×5

1

8

YYGY0500-0808

31131804

Stift für Ölpumpenantrieb 3x13mm

Pin of Crank，3×13

1

9





31121306



Bearing, 6204

2

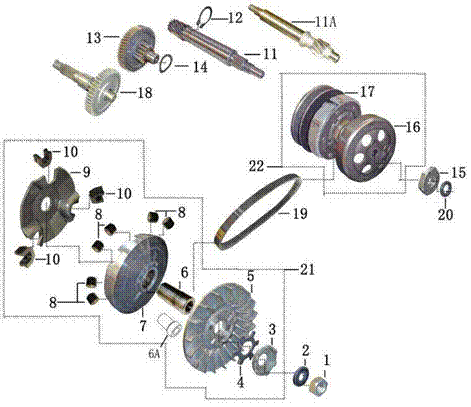

Draft 9                                 CVT





NO.





Part NO.

Beschreibung

Description

QTY

1

YYGY0500-0901

3113190101

Flanschmutter M10 x 1,25 mm verzinkt

Nut ,M10

1

2

YYGY0500-0902(2

31131801

Konische Federscheibe 24 x 10.2 x 2.6-schwarz

Undee Bush，φ24×φ10×2.5

1





31130504

er Kickstarter Innen-D = 13,2 mm





4

YYGY0500-0904(2

31131814-3

Mitnehmer Riemenscheibe Innen-D = 13,2 mm

Bearing

1

5

YYGY0500-0905(2

31230501-01

Feste Antriebsscheibe 95 mm Stumpf links

Impeller, Primary Driving System，φ95

1

6





31230601-02

Variomatik Buchse 16x21x39mm 2Takt 50ccm 1E40QMB

Collar, φ21×φ16×39.2

1

6A





31230601-02

Variomatik Buchse 14x25x39mm 2Takt 50ccm 1E40QMB 25Km/h

Collar, (φ25×φ14×38-φ20×10.5)25km

1

7

YYGY0500-0907(2

31230501-02

Reglergehäuse/Variatorscheibe 95mm

Primary Driving System

1

8





31230501-03

Fliehkraftrolle / Reglerrolle 1 Stück 15g

Roll Rod, Speed Shift,φ15×12-6.5g

6

9

YYGY0500-0908(2

31230501-04

Nockenscheibe / Reglerplatte

Speed Shift Tray

1

10

YYGY0500-0910

31230502-18

Gleitstück Variomatik 2Takt 50ccm

Cushion Rubber

3

11

YYGY0500-0911

31130304

Antriebswelle Welle 13Z 2Takt 50ccm

Driven Mainshaft,13T

1

11A

YYGY0500-0911

31130304

Antriebswelle Welle 13Z 2Takt 50ccm

Driven Mainshaft,13T

1

12

GB/T894.1-φ11.9

31230502-22

Seegerring Aussen STW-15mm 2Takt 50ccm 1E40QMB

Pin φ16.5

1

13

YYGY0500-0912

31130303

Zwischenwelle Getriebe 13/52Z 2Takt 50ccm

Center Gear,13T/52T

1

14

YYGY0500-0913

31131810

Anlaufscheibe gewellt 20×14.2×0.5

Undee Bush,φ20×φ14.2×0.5

1

15

YYGY0500-0914

31131402

Mutter M10 x1,25 mm verzinkt

Nut M10(22mm)

1

16

YYGY0500-0916

31230502-09

Kupplungsglocke 112mm 2Takt 50/100ccm

Subordinate Driven Cover,(yikelunφ136.5)

1

17

YYGY0500-0917

31130502-1

Wandlereinheit D = 110 mm

Subordinate Driven System

1

18

YYGY0500-0918

31130301-2

Getriebewelle / Welle 44Z 2Takt 50ccm

Final Shaft,L=141mm

1

19

YYGY0500-0920

31130503-1

Antriebsriemen 788x18.1mm Gates 2Takt

Belt, CVT(788×18.1mm)

1







31131503



7×φ2.8



21





31130501



Primary Driving System Comp(φ95)

1

22





31130502



Subordinate Driven System Comp(φ120)

1

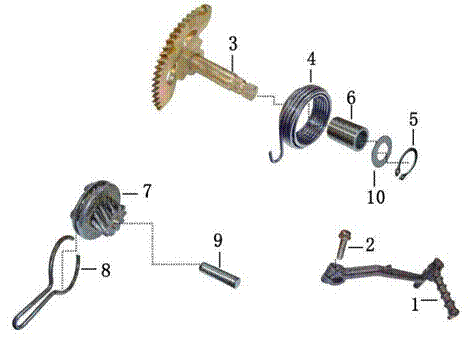

Draft 10                                STARTER IDLE SHAFT COMP






NO.





Part NO.

Beschreibung

Description

QTY

1

YYGY0500-1001(2

31130603

Kickstarter Hebel Stahl schwarz 2-Takt 50 ccm

Kick Start Pedal

1

2

GB/T2672-M6×20

3112190206

Schraube M6 x 12mm mit Bund weiss

Inner He× Bolt, M6×25

1

3

YYGY0500-1002

31130601

Kickstarterwelle 21 Z / Achse

Kick Start Spindle Assy,21T

1

4

YYGY0500-1003

31130405

Rückzugfeder Kickstarter 2Tak 50ccm

Spring, Kick Return

1

5









1

6

YYGY0500-1004

31230601-01

Hülse (Kickstarter) 20x15x30 mm

Collar, φ20×φ15×30

1

7

YYGY0500-1005

31130602

Kickstarterritzel 10Z 2Takt 50ccm

Starter Idle Gear,10T

1

8

YYGY0500-1006

31130406

Feder Kickstartermitnehmer

Friction Spring, Starter Idle Gear

1

9

YYGY0500-1007

31131812-2

Zwischenradwelle 8x31mmm

Pin of Idle Gear(φ8×31)

1

10





31131805

Scheibe 15.5x29x1mm 2Takt 50ccm 1E40QMB

Plain Washer,φ29×φ15.5×1

1

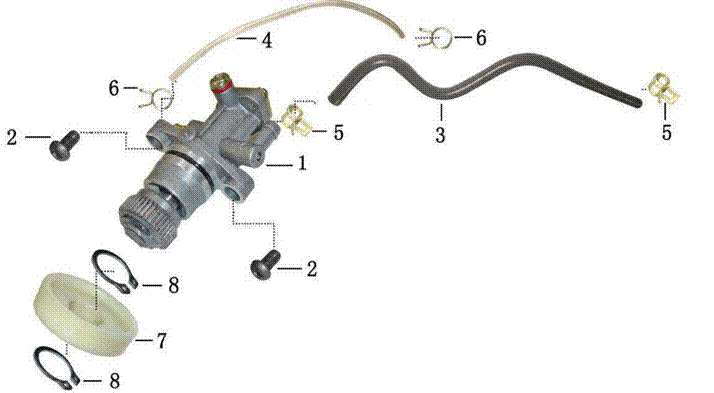

Draft 11                                OIL PUMP COMP






NO.





Part NO.

Beschreibung

Description

QTY

1

YYGY0500-1101







1

2





3113190601

SchraubeKreuz M5x16 mm grün verzinkt

Screw, M5×16

2

3

YYGY0500-1102

31130417

Ölschlauch 5x9x480mm

Fuel Pipe Intake ,φ9×φ5×950

1

4

YYGY0500-1103

31130416

Ausgangsschlauch dünn 5x2 mm

Fuel Pipe Outtake ,φ5×φ2

1

5

YYGY0500-1104

31130403

Schlauchschelle 9mm verzinkt

Pin of Fuel Pipe Intake ,φ9

2

6

YYGY0500-1105

31130404

Spannring 4.5x0.7mm

Sprocket, Oil Pump,φ4.5(0.7mm)

2

7

YYGY0500-1106

31130902

Ölpumpenantriebsrad

Turbine of Oil pump

1

8

YYGY0500-1107

31130407

Seegerring STW-19mm

Pin, φ19

2

图11

机油泵

Draft 11                                OIL PUMP COMP














NO.





Part NO.

Beschreibung

Description

QTY

1

YYGY0500-1101

31131201

Ölpumpe Seilzug betätigt 2Takt 50ccm

Oil Pump

1

2





3113190601

SchraubeKreuz M5x16 mm grün verzinkt

Screw, M5×16

2

3

YYGY0500-1102A

31130417

Ölschlauch zu Öltank 5x9x300mm

Fuel Pipe Intake ,φ9×φ5×950

1

4

YYGY0500-1103B

31130416

Ölschlauch 2 x 5 x 250mm Ölpumpe

Fuel Pipe Outtake ,φ5×φ2

1

5

YYGY0500-1104

31130403

Schlauchschelle 9mm verzinkt

Pin of Fuel Pipe Intake ,φ9

2

6

YYGY0500-1105

31130404

Spannring 4.5x0.7mm

Sprocket, Oil Pump,φ4.5(0.7mm)

2

7

YYGY0500-1106

31130902

Ölpumpenantriebsrad

Turbine of Oil pump

1

8

YYGY0500-1107

31130407

Seegerring STW-19mm

Pin, φ19

2

Draft 11                                OIL PUMP COMP (Old)




NO.





Part NO.

Beschreibung

Description

QTY

1

YYGY0500-1101

31131202

Ölpumpe Seilzug betätigt 2Takt 50ccm

Oil Pump (Old)

1

2





3113190601

SchraubeKreuz M5x16 mm grün verzinkt

Screw, M5×16

2

3

Y0500-1102

31130417

Ölschlauch 5x9x480mm

Fuel Pipe Intake ,φ9×φ5×950

1

4

Y0500-1103                31130403

Ausgangsschlauch dünn 5x2 mm

Pin of Fuel Pipe Intake ,φ9

2

5

Y0500-1104

31130902

Schlauchschelle 9mm verzinkt

Turbine of Oil pump

1

6

Y0500-1105

31130407

Spannring 4.5x0.7mm

Pin, φ19

2

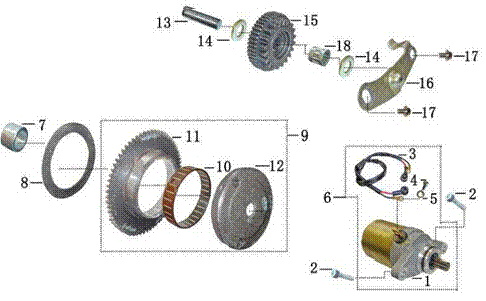

Draft 12                                STARTER MOTOR














NO.





Part NO.

Beschreibung

Description

QTY

1

YYGY0500-1201

31130703

Anlasser komplett 9Z ohne Kabel

Start Motor

1













3

YYGY0500-1202

31230702-02

Anlasserkabel 2Takt 50ccm

Positive Cable, Start Motor

1

4

GB/T818-M4×8

31220702-05

Schraube Kreuz M4 x 8mm gelb verzinkt

Nut ，M4×8

1

5

GB/T93-φ4

31220602-3

Federscheibe M4 gelb verzinkt 2-Takt 50 ccm

Spring Washer, φ4

1

6





31130703

Anlasser komplett 9Z ohne Kabel

Start Motor Assy

1

7

YYGY0500-1203

31131811

Buchse 20x15x12 mm bis 2008

Collar,φ21×φ16×13

1

8

YYGY0500-1204

31131808

Anlaufscheibe 76x56x0.5 mm

Steel Bush，φ76×φ56×0.5

1

9

YYGY0500-1205(2

31130102-1

Freilauf Anlasser komplett ID13-2mm

Clutch Assy

1

10

YYGY0500-1206(2

31230501-01

Feste Antriebsscheibe 95 mm Stumpf links

Bearing of Clutch

1

11

YYGY0500-1208(2

31230501-02

Reglergehäuse/Variatorscheibe 95mm

Upper of Clutch(68T)

1

12

YYGY0500-1207(2

31230501-03

Fliehkraftrolle / Reglerrolle 1 Stück 15

Bottom of Clutch

1

13

YYGY0500-1209

31131812-2

Zwischenradwelle 8x31mmm

Pin of Idle Gear，φ8×31

1

14

GB/T95-φ8.5

31131809

Scheibe weiss verzinkt 16x8.5x2mm 2Takt 50ccm

Plain Washer, φ16×φ8.5×2

2

15

YYGY0500-1210

31130701

Anlasserzwischenrad ohne Nadellager

Idle Gear

1

16

YYGY0500-1211

31131702

Halteplatte Anlasserzwischenrad

Fixed Plate of Idel Gear

1

17

GB/T818-2000

3112190301

Schraube M6 x 12mm mit Bund weiss

Screw, M6×12

2

18





31131309

Nadellager HK 8x12x10mm für Anlasserzwischenrad 2Takt 50ccm

Needle Roller Bearings(HK0810)

1

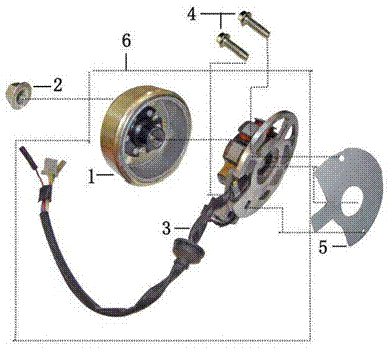

Draft 13                                GENERATOR








NO.





Part NO.

Beschreibung

Description

QTY

1

YYGY0500-1301(A

31230805-01

Polrad innen 81mm rechter

Generator Assy

1

2

GB/T6177.1-M12(A

3112191003

Mutter M12 x 1.25 mit Bund weiss

Flange Nut, M12(11mm)

1

3

YYGY0500-1302

31230805-02

Ankerplatte mit Pick-up 1E40QMB

Magneto Coil, (Stator)

1







3112190204

Schraube M6x20mm mit Bund weiss verzinkt





5





31131605

Dichtung Lichtmaschine 2Takt 50 / 100 ccm



1

6





31130802

Lichtmaschine mit außenliegendem pick up komplett mit Polrad



1

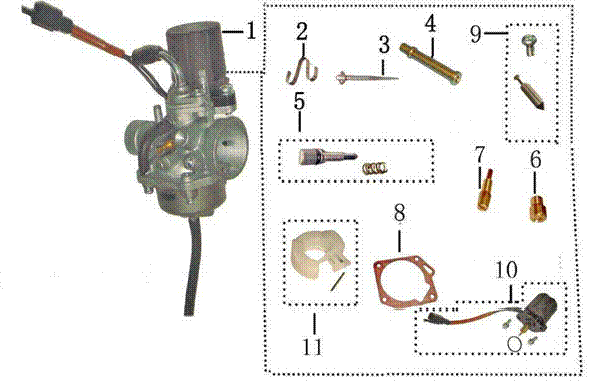

NO.





Part NO.

Beschreibung

Description

QTY

1

YYGY0500-1401

31130413-1

Vergaser (Mikuni 16-4890)

Carburetor Assy(san guo mikuni)

1

2

YYGY0500-1402

31230413-1

W-Bügel

"几"-shaped ring

1

3

YYGY0500-1403

31230413-2

Vergasernadel VM16

Main oil needle

1





31230413-3

Nadeldüse VM16

Main nozzle



5





31230413-4

Leerlaufeinstellschraube Mikuni Vergaser VM16 2T 50ccm

Idle fuel adjustment assy

1

6





31230413-5

Einstellschraube Leerlauf -Mikuni

Mixing ratio adjustment assy

1

7

Y0500-1405

31230413-6

Hauptkraftstoffdüse Gr.70

Main fuel flux hole(70)

1

7

Y0500-1405A

31230413-7

Hauptkraftstoffdüse Gr.50

Main fuel flux hole(50)

1

7

Y0500-1405B

31230413-8

Hauptkraftstoffdüse Gr.45

Main fuel flux hole(45)

1

8

Y0500-1406

31230413-9

Leerlaufloch

Idle fuel flux hole

1

9





31230413-10

mmernadel mit Ventilsitz und O-Ring, Dichtung Mikuni Vergaser VM16

Needle Assy

1

10

Y0500-1407

31230413-11

Dichtring von oberem und unterem Gehäuse

Seal ring of Upper and lower casing

1

11

Y0500-1408

31230413-12

Kaltstarter CVK PD18J

Assembly of electronic thickening valve

1

12

Y0500-1409

31230413-13

Kaltstarter CVK PD18J

floater Assy

1

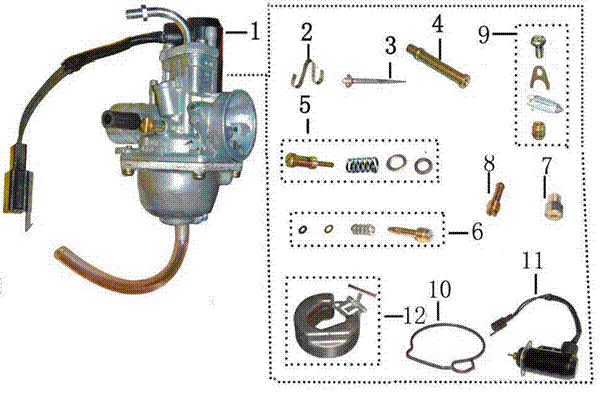

NO.





Part NO.

Beschreibung

Description

QTY

1

Y0500-1401

31130413-2

Vergaser (Mikuni 16-4890)

Carburetor Assy(TK)

1

2

Y0500-1402

31230413-14

W-Bügel

"几"-shaped ring

1

3

Y0500-1403

31230413-15

Vergasernadel VM16

Main oil needle

1

4

Y0500-1404







1

5





31230413-17

Leerlaufeinstellschraube

Idle fuel adjustment assy

1

6

Y0500-1405

31230413-18

Hauptkraftstoffdüse Gr.70

Main fuel flux hole(68)

1

7

Y0500-1406

31230413-19

Leerlaufloch

Idle fuel flux hole

1

8

Y0500-1407

31230413-20

Dichtring von oberem und unterem Gehäuse

Seal ring of Upper and lower casing

1

9

Y0500-1408

31230413-21

Kaltstarter CVK PD18J

Needle Assy

1

10

Y0500-1409

31230413-22

Kaltstarter CVK PD18J

Assembly of electronic thickening valve

1

11

Y0500-1410

31230413-23

Vergaser-Schwimmer

floater Assy

1




zurück zur Startseite
