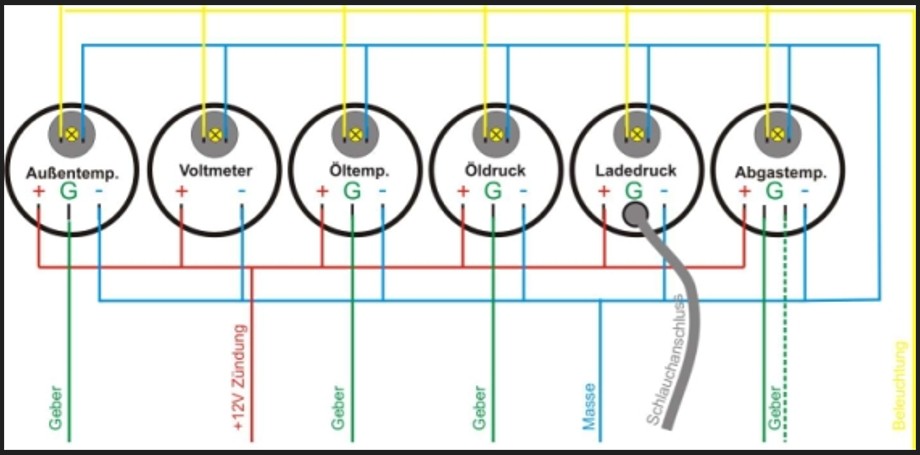

Anschluss Zusatzinstrumente

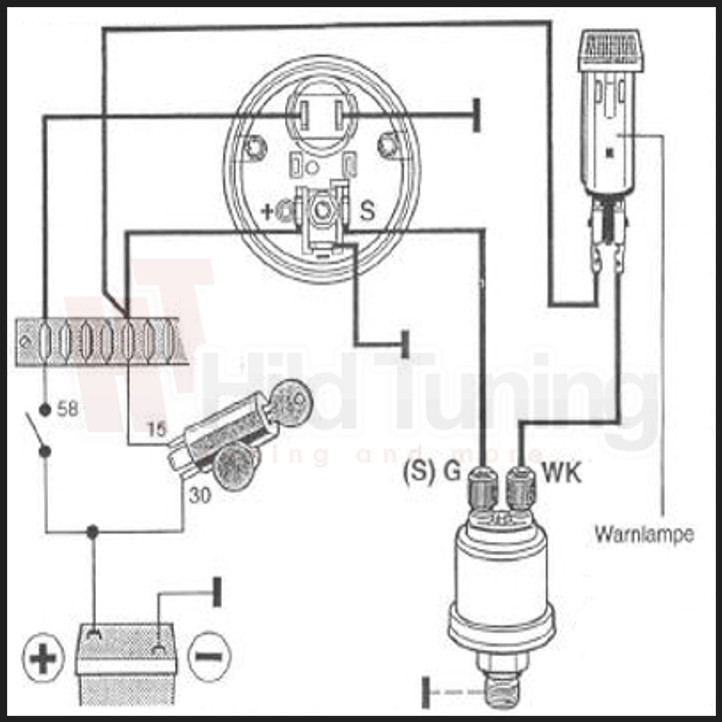

• Pin mit Buchstabe W / WK ist z.b beim Öldruckgeber der Warnkontakt zur Warnlampe.
Diese ist in den meisten fällen Massegeschalten d.h
Zündungsstrom Kl.15 an Warnlampe Pin1 und von Pin2 der Lampe zum Öldruckgeber.
(Dieser schaltet dann die Warnlampe) Bei LED auf richtige Polung achten!
• Pin mit + / Klemme 15 / ist Zündungsplus (Kl.15)
• Klemme 58 ist Beleuchtung/Tachobeleuchtung, sollte mit Standlicht An/Aus gehen
• Pin mit -/Klemme 31 / Masse ist Masse (Kl.31)
___________________________________________________________________

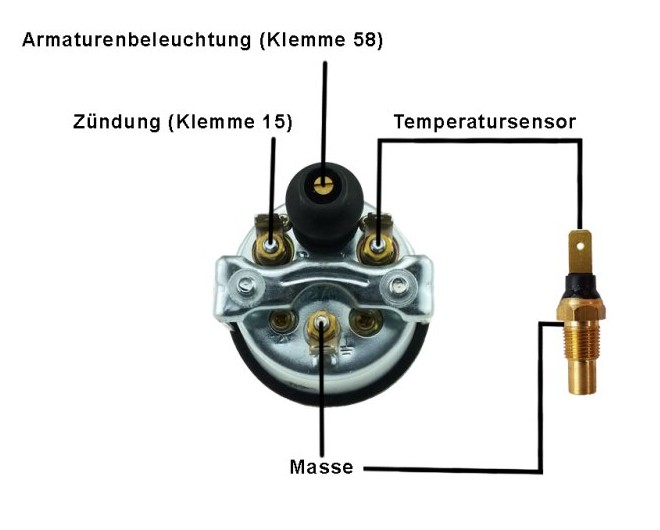

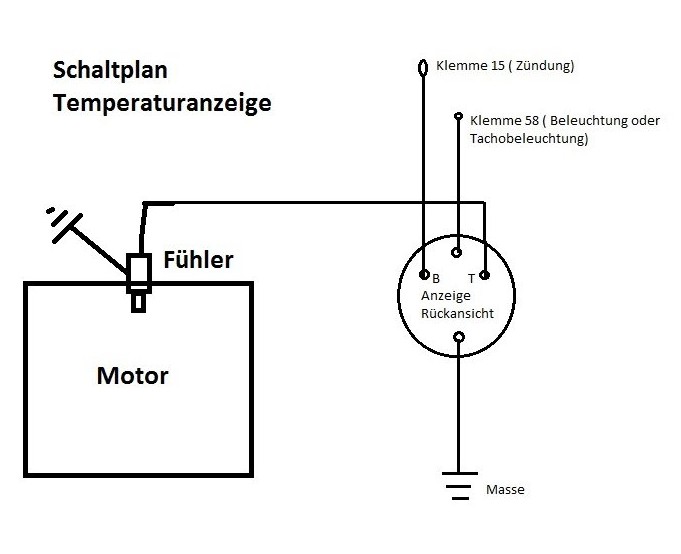

Temperaturanzeige:
___________________________________________________________________

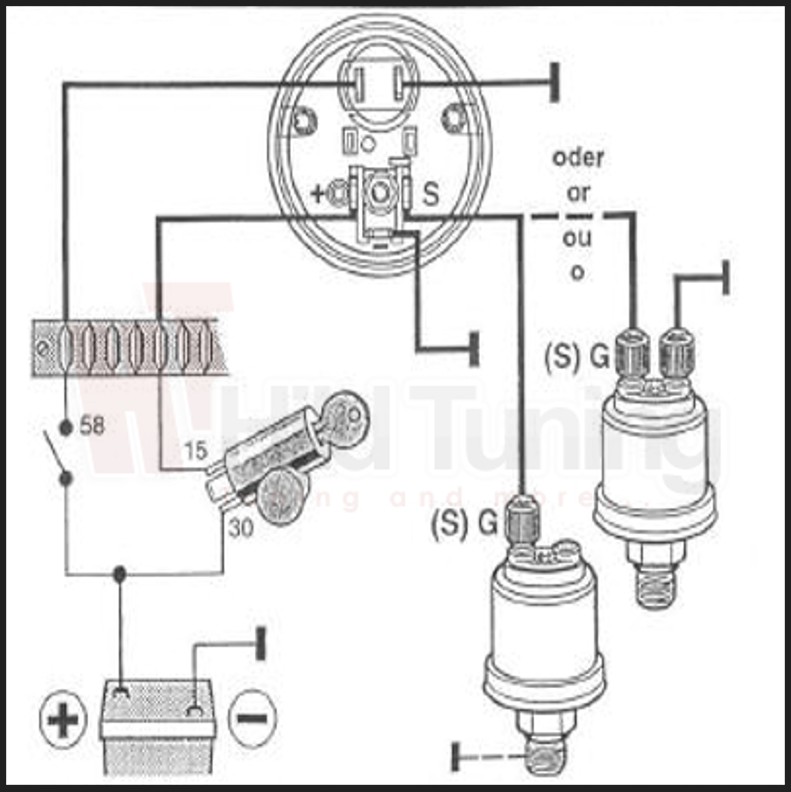

Öldruckanzeige:
___________________________________________________________________

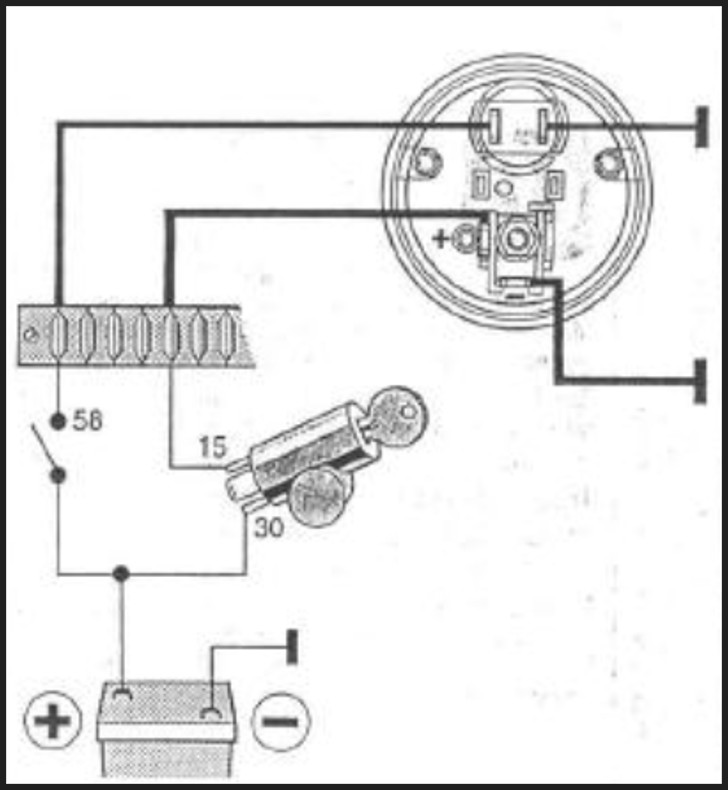

Voltmeter:
